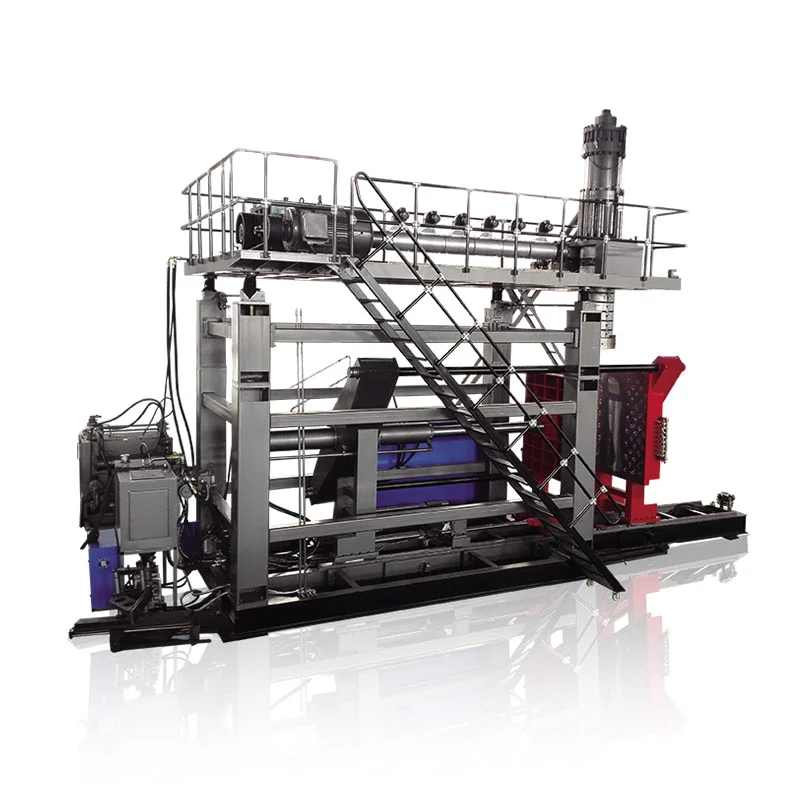

Eine Maschine kann pünktlich ankommen und dennoch ihr Produktionsdatum verpassen, wenn Transformator, Kompressor, Kühlsystem, Fundament, Hebeplan oder Wartungsfreigaben nicht bereit sind. Die Versorgungsplanung sollte vor der Bestellung und nicht erst mit Beginn der Installation beginnen.
Veröffentlichte Spezifikationen sind ein Ausgangspunkt, kein Anlagenentwurf
Maschinenseiten helfen Käufern dabei, die Größe zu vergleichen, aber der endgültige Bedarf an Versorgungsleistungen ändert sich je nach ausgewähltem Extruder, Düsenkopf, Anzahl der Schichten, Hydraulikpaket, Roboter, Form, Kühlkreislauf, Lecktester, Beschnitt, Förderband, Mühle, Materialzuführung und lokaler elektrischer Konfiguration.
Die folgenden Beispiele stammen von aktuellen Kinggle-Produktseiten. Sie zeigen, warum eine Fabrik die Versorgungsleistungen nach der tatsächlichen Konfiguration dimensionieren sollte und nicht nach einer generischen „Blasformmaschinen“-Zulage.
| Veröffentlichtes Modellbeispiel | Durchschnittlicher Energieverbrauch | Luft blasen | Kühlwasser |
|---|---|---|---|
| KGH30D 30 L Doppelstationsmaschine | 70–80 kW | 0,6 MPa; 1,8 m³/min | 0,2–0,3 MPa; 180 l/min |
| KGB90AP 60 L Akkumulatormaschine | 35–45 kW | 0,8 MPa; 1 m³/min | 0,3 MPa; 90 l/min |
| KGS1000L-IBC-Maschine | 110–150 kW | 0,8 MPa; 2 m³/min | 0,3 MPa; 120 l/min |
Elektrische Leistung: Anschlusswert vom Betriebsbedarf trennen
Die installierte Last umfasst Extrudermotoren, hydraulische Pumpenmotoren, Zylinder- und Düsenheizungen, Kühlventilatoren, Steuerstrom, Wandstärkensteuerung, Roboter und installierte Hilfsgeräte. Nicht jede Last läuft gleichzeitig mit voller Leistung, aber das Anlagenverteilungssystem muss dennoch Start-, Heiz- und Spitzenbetriebsbedingungen unterstützen.
Bestätigen Sie mit Kinggle
- Versorgungsspannung, Phase und Frequenz
- Gesamte installierte Leistung und Haupttrennleistung
- Motor- und Heizlasten
- Schutzerdungsanordnung
- Schrankkühlung und Umgebungsgrenzen
- Anforderungen an die Spannungsstabilität
Bestätigen Sie dies im Werk
- Reservekapazität des Transformators
- Kabelverlauf und Spannungsabfall
- Leistungsschalterkoordination und örtliche Vorschriften
- Abschließbarer Isolationspunkt
- Ggf. Generatorkompatibilität
- Strom für Kältemaschinen, Kompressoren und Hilfsgeräte
Planen Sie eine separate Messung, wenn Sie zuverlässige Produktkostendaten wünschen. Ein Messgerät für die gesamte Leitung liefert aussagekräftigere Ergebnisse als eine Schätzung anhand von Typenschildern, da es Kompressor, Kühler, Mahlwerk, Förderband und nachgeschaltete Lasten umfasst.
Druckluft: Der Druck allein definiert nicht die Kapazität
Beim Blasformen sind Druck und Durchfluss an der Maschine erforderlich, während andere Benutzer in der Anlage in Betrieb sind. Ein Kompressor kann bei geringem Bedarf den erforderlichen Druck erreichen, aber trotzdem zulassen, dass der Druck zusammenbricht, wenn mehrere Maschinen gleichzeitig blasen.
Ordnen Sie den vollständigen Pfad zu: Kompressor, Nachkühler, Trockner, Sammler, Hauptverteiler, Tropfen, Filter, Regler, Schlauch- oder Rohrdurchmesser und den Maschinenanschluss. Berücksichtigen Sie Druckverlust und gleichzeitigen Bedarf. Auch die Luftqualität ist wichtig; Wasser und Öl, die in Ventile und Produkt-Luftkreisläufe gelangen, können zu Wartungs- und Produktproblemen führen.
Platzieren Sie ein Manometer in der Nähe des Maschineneinlasses. Wenn ein Defekt oder Alarm auftritt, kann das Team den Druck an der Maschine mit dem Druck im Kompressorraum vergleichen, anstatt davon auszugehen, dass der Kompressor-Sollwert die Anlage erreicht hat.
Kühlwasser: Temperatur, Durchfluss, Druck und Qualität angeben
Ein angegebener Wasserdurchfluss sagt nichts darüber aus, ob ein Kühlsystem die Wärme abführen kann. Für die technische Berechnung werden außerdem Vorlauftemperatur, Rücklauftemperatur, Umgebungszustand, Wasserqualität, Formkreislauf, Ölkühler, Vorlaufkühlung und die Wärmebelastung durch Zusatzgeräte benötigt.
Entscheiden Sie, ob Formwasser, Hydraulikölkühlung und andere Kreisläufe getrennt werden sollen. Verwenden Sie Verteiler und Instrumente, die es der Wartung ermöglichen, einzelne Schaltkreise zu isolieren und zu überprüfen. Stellen Sie Siebe, Wasseraufbereitungs- und Reinigungszugänge bereit, die für die örtliche Wasserquelle geeignet sind.
Eine instabile Kühlung kann wie ein Maschinen- oder Rezeptproblem aussehen: Zykluszeitdrift, Teile verformen sich nach dem Auswerfen, Abmessungen ändern sich, Öltemperatur steigt und Bediener kompensieren dies durch längeres Kühlen. Notieren Sie die Einlass- und Rücklauftemperatur und den Druck während der Abnahme, damit das Werk über einen Ausgangswert verfügt.
Fabriklayout: Design für Betrieb, Wartung und Materialfluss
Die Übersichtszeichnung sollte in einen größeren Produktionszellenplan eingefügt werden. Markieren Sie die Maschine, den Weg zum Formwechsel, die Türen des Schaltschranks, die Wartungspunkte für die Hydraulik, den Weg zum Entfernen des Extruders, den Zugang zum Düsenkopf, den Bedienerplatz, die Schutzvorrichtungen, Plattformen, Treppen und den Hebebereich.
Fügen Sie dann den Material- und Produktfluss hinzu. Das Harz kann gelagert, transportiert, getrocknet oder gemischt werden, bevor es den Trichter erreicht. Fertige Teile müssen möglicherweise entgratet, beschnitten, auf Dichtheit geprüft, gewogen, etikettiert, geprüft, verpackt und der Ausschuss zurückgegeben werden. KingglesAnwendungsbibliothekzeigt, wie stark die Teilegröße und die Handhabungsanforderungen variieren können.
Halten Sie Gabelstaplerverkehr von Schaltschränken, Schläuchen und Bedienstationen fern. Sorgen Sie für einen ungehinderten Weg für Formen, Hauptkomponenten und Notzugang. Überprüfen Sie vor dem Versand die Türbreite, die Dach- oder Krankapazität, die Dockhöhe und den Transportweg von der Entladestelle zum Fundament.
Checkliste vor der Installation für Käufer und Lieferanten
| Bereich | Informationen zum Einfrieren | Beweise vor dem Versand |
|---|---|---|
| Maschinenkonfiguration | Modell, Schichten, Düsenkopf, Form, Roboter und Hilfsmittel | Unterzeichnete technische Spezifikation |
| Elektrisch | Spannung, Frequenz, installierte Last, Hauptschutz, Anschlusspunkt | Elektrische Zeichnung und Kabelplan |
| Luft | Druck, Spitzendurchfluss, Qualität, Rohrgröße und Anschluss | Versorgungsblatt und Anlagenkapazitätsprüfung |
| Wasser | Durchfluss, Druck, Vorlauftemperatur, Qualität und Kreisaufteilung | Kühlschema und Kühler-/Turmberechnung |
| Zivile Arbeit | Maschinengewicht, Lastpunkte, Anker, Grube oder Entwässerung, falls erforderlich | Fundamentzeichnung und Baugenehmigung |
| Raum | Stellfläche, Höhe, Wartungsabstände, Formwechsel und Heben | Genehmigtes Zellenlayout |
| Logistik | Kistenabmessungen, Entlademethode, Türöffnung und Route | Rigging-Plan |
| Annahme | Produkt, Material, Form, Tests, Betriebsmittel und Leistungsberechnung | Vereinbartes FAT/SAT-Protokoll |
Verwenden Sie Kinggle'sLeitfaden zur Maschinenauswahlzuerst das Teil definieren und ausgeben. Die Versorgungsplanung wird erst dann präzise, wenn die Gerätekonfiguration auf den jeweiligen Auftrag abgestimmt ist.
Häufig gestellte Fragen
Entspricht der durchschnittliche Energieverbrauch dem angeschlossenen Strom?
Nein. Der durchschnittliche Energieverbrauch beschreibt eine Betriebsschätzung, während die Anschlussleistung die elektrischen Nennlasten umfasst, die bei der Auslegung des Versorgungssystems berücksichtigt werden müssen.
Kann ich den Kompressor allein anhand des Luftdrucks dimensionieren?
Nein. Der Kompressor und das Verteilungssystem müssen den erforderlichen Druck und Durchfluss an der Maschine bei gleichzeitigem Anlagenbedarf bereitstellen.
Bestimmt allein der Kühlwasserdurchfluss die Größe des Kühlers?
Nein. Die Auswahl des Kühlers hängt auch von der Vor- und Rücklauftemperatur, der Wärmelast, den Umgebungsbedingungen, der Wasserqualität, den Formkreisläufen und der Zusatzausrüstung ab.
Wie viel Freiraum sollte ich um die Maschine herum lassen?
Verwenden Sie die allgemeine Anordnungszeichnung des Projekts und berücksichtigen Sie Schranktüren, Wartungszugang, Plattformen, Formwechsel, Komponentenentnahme, Heben und sichere Bewegung des Bedieners.
Wann sollte mit der Versorgungsplanung begonnen werden?
Beginnen Sie vor der Bestellung, damit die endgültige Maschinenkonfiguration, die Fabrikinfrastruktur, die Lieferroute und der Abnahmeplan gemeinsam überprüft werden können.
